产品名称

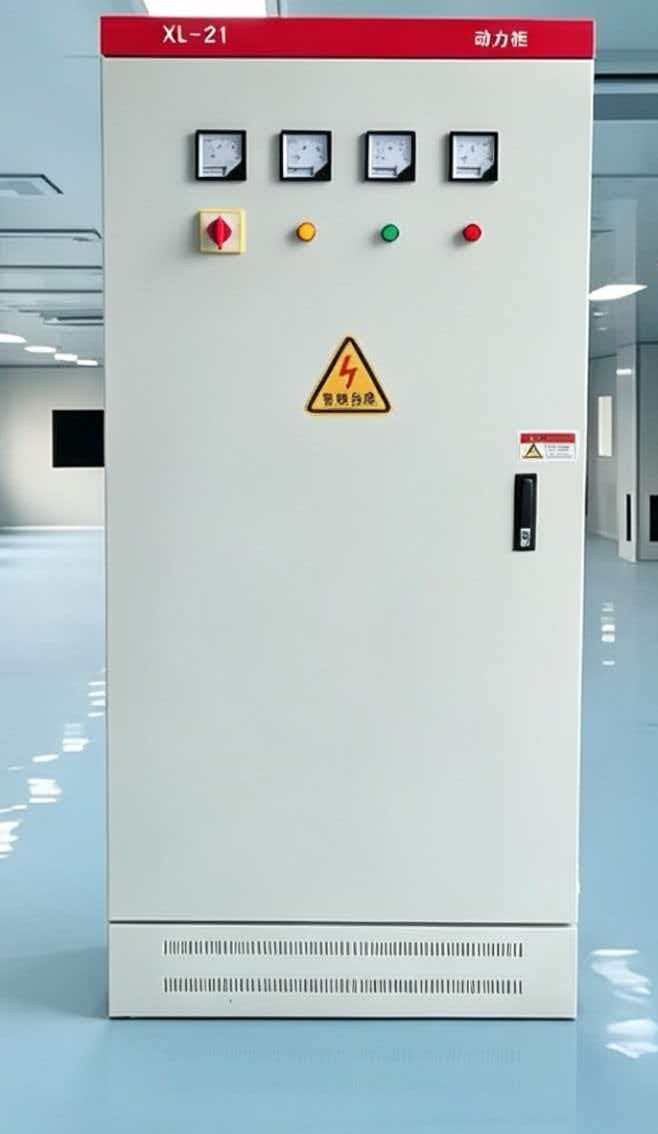

净化工程专用XL-21低压动力柜 / 无尘车间配电柜
参数项
规格指标
额定电压
380V / 400V
额定绝缘电压
690V
额定频率
50Hz
额定电流
≤630A（可定制至1250A）
额定短时耐受电流
15kA＜Icw≤30kA
防护等级
IP30、IP40、IP41、IP44、IP54、IP65可选
安装方式
立柜式/配100mm高底座
柜体材质
2.0mm冷轧钢板折弯成型
核心配置
主回路配置断路器、交流接触器、热继电器等元件
标配智能型电动机保护器，具备过载、缺相、堵转等保护功能
可选配ABB变频器，实现电机精确调速与节能运行
可选配施耐德小型断路器，保障线路安全
可选配4G通讯模块，实时上传电流、电压等数据至云平台
结构特点
柜体采用模块化设计，标准化程度高
铜母排镀锡处理，接触电阻降低30%，防潮防腐蚀
主回路与二次回路隔离布置，带电部件全封闭设计
门板机械联锁确保断电后操作，保障人员安全
适用场景
GMP认证医药洁净车间、生物制药厂房
电子无尘车间、半导体洁净厂房
食品、日化洁净生产车间
医疗器械洁净厂房

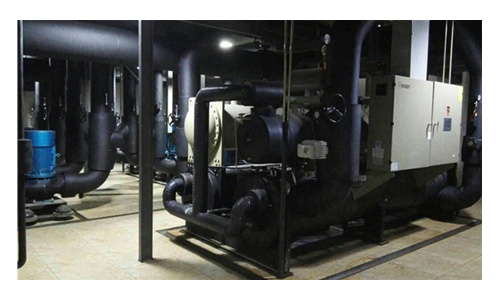

净化空调系统、风机、水泵等设备的集中控制与保护
执行标准
GB/T
7251.12-2013《低压成套开关设备和控制设备》
GB50073-2001《洁净厂房设计规范》
符合《药品生产质量管理规范》（GMP）电气设计要求
XL-21型低压动力柜是专为净化工程、GMP洁净车间、无尘车间设计的电力分配与控制设备，适用于交流50Hz、额定工作电压380V/400V、额定电流至630A及以下的三相三线、三相四线、三相五线制电力系统，作为动力、配电、电动机控制中心等电能转换、分配与控制之用。
